废水处理全自动系统

在经济持续稳定增长、城镇中心人口不断上升的情况下，城市污水排放总量越来越大，污水治理迫在眉睫

行业概述

我国城镇的快速发展以及各类工业化工单位的技术变革，城市污水排放量逐年增多，2017年我国城市污水排放量达492亿立方米，同比增长2.5%，初步预测2018年城市污水排放量将突破500亿立方米，达502亿立方米。在经济持续稳定增长、城镇中心人口不断上升的情况下，城市污水排放总量越来越大，污水治理迫在眉睫。

城市污水主要包括生活污水、工业废水等来源，我国已进入快速城镇化发展的阶段，城市污水处理厂在水污染治理中发挥着重要核心作用。2017年我国城市污水处理厂数量达2209座，同比增长8.3%，增速提升明显，初步预测2019年污水处理厂数量已达2400座。

Sabesp成立于1973年，以圣保罗州政府为主要股东，负责公用事业服务。包括接收、处理和分配水，以及收集和处理废水。2002年，Sabesp成为第一家登入圣保罗证券交易所的公司，股票同时在纽约证券交易所上市。在圣保罗州的645个城市中，Sabesp在365个开展工作，拥有1.61万名员工，拥有17个业务部门。

为了监视ABC废水处理站ETEABC中执行的过程，Sabesp决定采用ElipsE3来做废水处理全自动系统。

应用效果

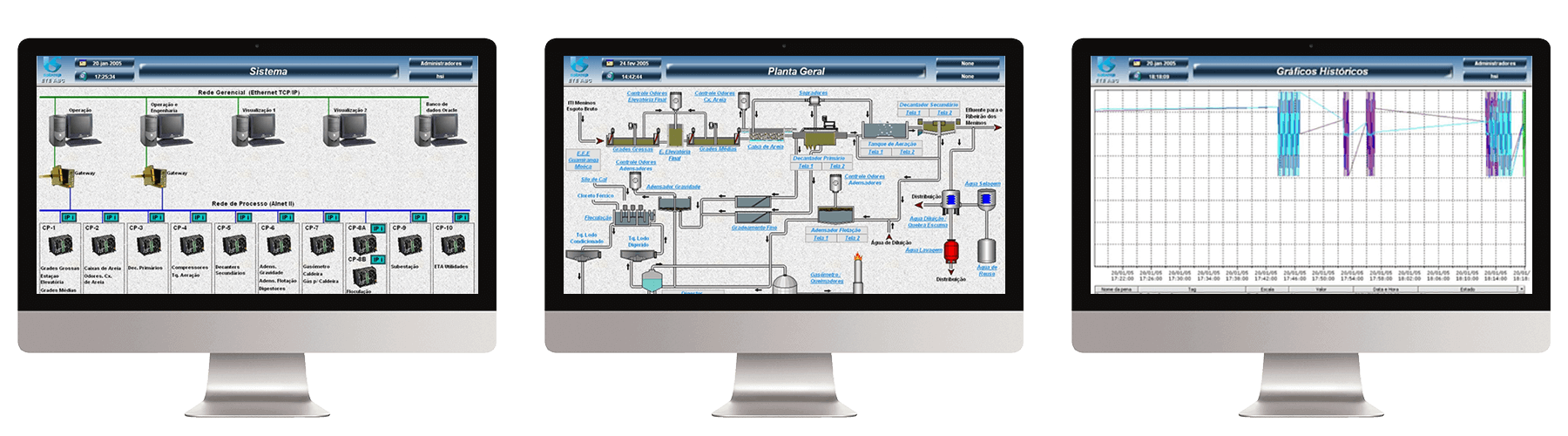

仅用一个大屏幕即可展示污水处理过程的不同步骤

远程直接控制泵，以加快或减慢污水流量

忠实记录有关泵、阀的开关状态、故障、维护的详细信息

监督来自污水的水处理过程，计量返回河流出售给圣保
罗市，或送往使用非饮用水的工业中用量

监测泥浆处理过程中释放的沼气燃烧(主要是甲烷)和剧
毒气体,保障人员安全

伴随着增稠、沉降过程,进一步将泥浆自动变成块状,运
往垃圾填埋场

系统特色

废水处理全自动系统采用双机热备方式安装在两个控制台上。一台为Master，与安装在处理过程的多个工作区上的11个PLC通信，实时与Oracle数据库服务器通信；另一台，始终处于热备状态，若第一个控制台出现异常将自动启动

主要工艺处理：到达站的污水经烧烤系统去除了固体物质（木材，塑料等）后，污水泵流向沙箱，沙箱进行沙子和污水之间的分离；二次污水被倒入倾析池中，倾析出的水与泥浆分离；分离后的液体一个用于处理废液（液相），另一个用于处理泥浆（固相）。

在液相中，污水先经微生物处理以去除其有机负荷，经检测处理的污水返回河流；另一部分较小的中水则被送往公用事业部门再次利用，可用于城市的街道清洁、浇花草等非饮用水的行业。

在固相中，通过厌氧细菌使泥浆密度增稠，增加粉煤灰和氯化铁浓缩、榨汁、过滤。其中，将进行沼气燃烧，以减少这种气体在大气中对环境的影响。最终，泥浆从压滤机中以块状形式流出，放置在垃圾填埋场上

除了操作员监控不同的过程阶段外，系统还控制着所有泵和阀门等设备，监视泵的维护状态，依据泵的转速来触发或不触发泵，以减慢或加快污水流量。依pH分析仪、流量计、传感分析仪等设备参数计算，操作员确定溶解氧计必须在新模式下工作，可直接在PID参数的命令屏幕上键入新参数，即可自动控制此溶解氧释放的阀门的开度，记录为图表和历史数据。
